Tableros autosoportados QED2 Schneider Electric
Los tableros Schneider Electric han establecido el estándar en los sistemas de distribución eléctrica gracias a su confiabilidad, robustez y constante innovación. Gran flexibilidad en el desarrollo de soluciones simples o complejas, además de futuras expansiones.
Solicitar asesoríaUn nuevo estándar de calidad y digitalización
Esta es una configuración estándar. Si necesitas uno hecho a la medida contáctanos para que un asesor te brinde asesoría personalizada.
Tableros autosoportados QED2: La nueva solución de distribución eléctrica
Tablero de baja tensión
El QED2, una solución actualizada que cuenta con una instalación más segura, eficiente y digital.
- Tablero auto-soportado
- Solución robusta de hasta 800 a 6000 Amp.
- Envolventes NEMA 1 y NEMA 3R.
- Se mantiene conectado, evitando tiempos de inactividad y optimizando consumos.
- Interruptores de potencia Masterpact NW o Masterpact MTZ
- Tensión de operación hasta 480 Vac (Unidades estándar) y 600 Vac (sobrepedido)
- Interruptores PowerPact con Micrologic
- Sistema de montaje I-Line
- Comunicación Modbus/Ethernet estándar
- Provee accesibilidad frontal para reducir el espacio utilizado
- Voltaje de hasta 480 Vac (Unidades estándar) y 600 Vac (sobrepedido)
- Es posible incorporar secciones auxiliares para distribución a través del bus transversal (X-Bus)
Tableros autosoportados QD Logic: Una mirada a la solución tradicional
Tablero de baja tensión
Ideal para distribución de energía eléctrica en instalaciones industriales, comerciales e infraestructura.
Conoce a su sucesor el QED2, el mejor hasta hoy.
- Disponible de 800 a 600 Amp. en montaje removible o fijo
- Operación eléctrica o manual
- Cuenta con las unidades de protección Micrologic
- Permiten el montaje de interruptores en grupo hasta 1200 A
- Gracias a sus interruptores enchufables PowerPact permiten la instalación más rápida, segura y de bajo mantenimiento disponible en el mercado.
Nuestros modelos de tableros de distribución de baja tensión QED2 Schneider
Esta es una configuración estándar. Si necesitas uno hecho a la medidacontáctanos para que un asesor te brinde asesoría personailizada.
-
Añadir al carritoVista rápida
Precio original $ 354,773.91 - Precio original $ 354,773.91Precio original$ 354,773.91$ 354,773.91 - $ 354,773.91Precio actual$ 354,773.91Tablero autosoportado principal 2000A con interruptor PowerPact Marco P 3P-2000A @65KA
Schneider ElectricTablero autosoportado QED2 principal 2000A con interruptor PowerPact Marco P 3P-2000A @65KA montaje fijo unidad Micrologic 6.0P disparo largo co...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 509,255.51 - Precio original $ 509,255.51Precio original$ 509,255.51$ 509,255.51 - $ 509,255.51Precio actual$ 509,255.51Tablero autosoportado combo 2000A con interruptor NW 3P-2000A @65KA

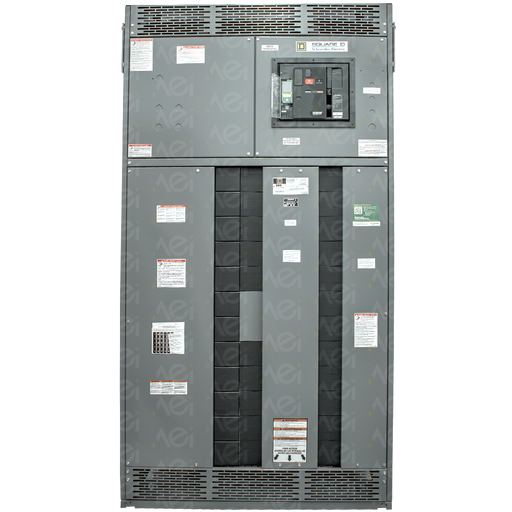

Schneider ElectricTablero autosoportado QED2 combo 2000A con interruptor NW 3P-2000A @65KA montaje fijo unidad Micrologic 6.0P disparo largo corto instant¡neo y fa...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 707,801.24 - Precio original $ 707,801.24Precio original$ 707,801.24$ 707,801.24 - $ 707,801.24Precio actual$ 707,801.24Tablero autosoportado combo 3000A con interruptor NW 3P-3000A @65KA
Schneider ElectricTablero autosoportado QED2 combo 3000A con interruptor NW 3P-3000A @65KA montaje fijo unidad Micrologic 6.0P disparo largo corto instant¡neo y f...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 134,730.89 - Precio original $ 134,730.89Precio original$ 134,730.89$ 134,730.89 - $ 134,730.89Precio actual$ 134,730.89Tablero autosoportado tipo distribucion de 2 columnas, con X-Bus de 3000A y barras horizontales de 2000A

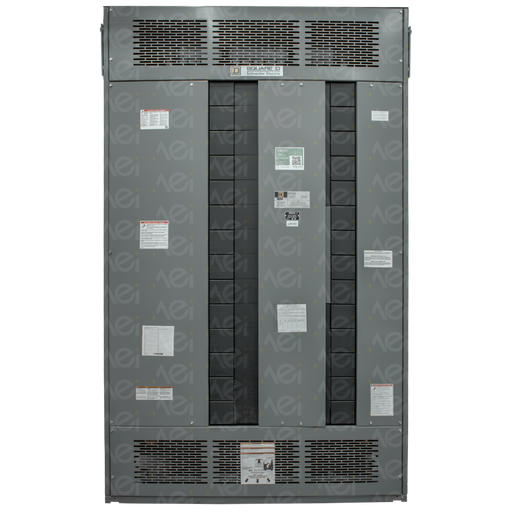

Schneider ElectricTablero autosoportado QED2 tipo distribucion de 2 columnas, con X-Bus de 3000A y barras borizontales de 2000A, con capacidad de 24 interruptores...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 185,051.34 - Precio original $ 185,051.34Precio original$ 185,051.34$ 185,051.34 - $ 185,051.34Precio actual$ 185,051.34Tablero autosoportado tipo distribucion de 2 columnas, con X-Bus de 3000A y barras borizontales de 3000A

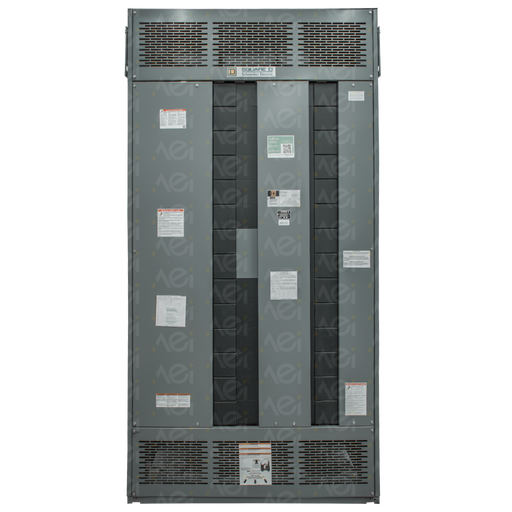

Schneider ElectricTablero autosoportado QED2 tipo distribucion de 2 columnas, con X-Bus de 3000A y barras borizontales de 3000A, con capacidad de 24 interruptores...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 608,074.20 - Precio original $ 608,074.20Precio original$ 608,074.20$ 608,074.20 - $ 608,074.20Precio actual$ 608,074.20Tablero autosoportado, tipo principal, 3000A con interruptor NW de potencia de bajo voltaje de alta capacidad interruptiva 3P-3000A @65 KA

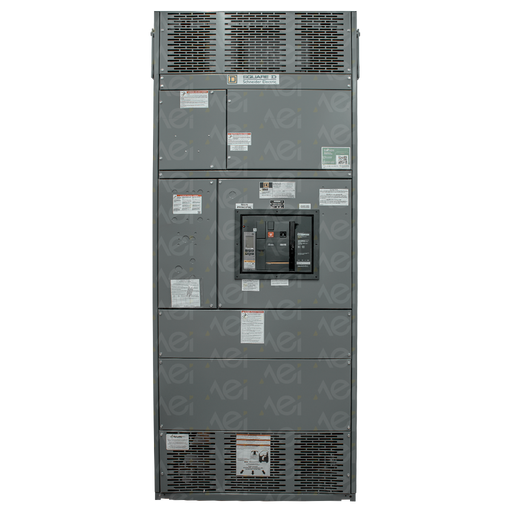

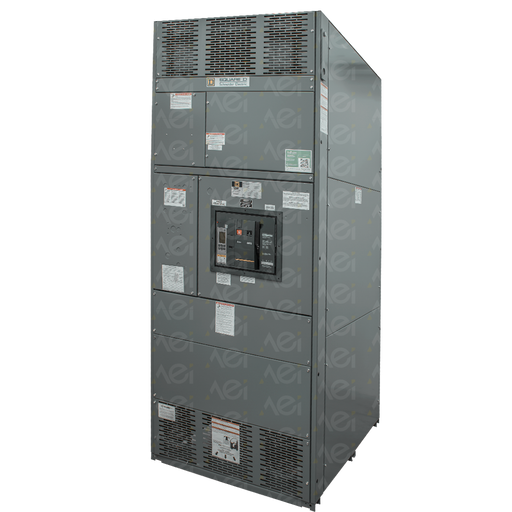

Schneider ElectricTablero autosoportado QED2, tipo principal, 3000A con interruptor NW de potencia de bajo voltaje de alta capacidad interruptiva 3P-3000A @65 KA ...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 406,763.80 - Precio original $ 406,763.80Precio original$ 406,763.80$ 406,763.80 - $ 406,763.80Precio actual$ 406,763.80Tablero autosoportado, tipo combo, 1600A con interruptor NW de potencia de bajo voltaje de alta capacidad interruptiva 3P-1600A @65 KA

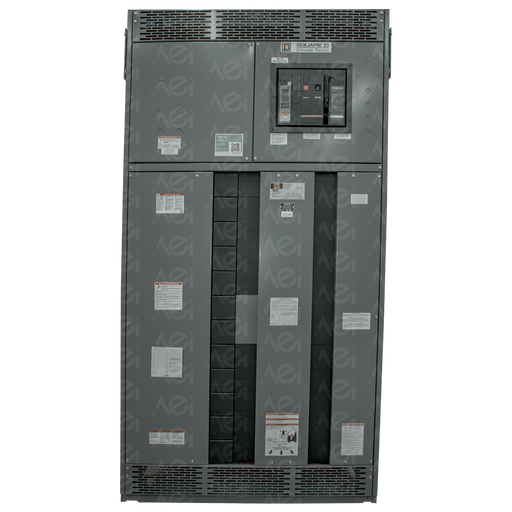

Schneider ElectricTablero autosoportado QED2, tipo combo, 1600A con interruptor NW de potencia de bajo voltaje de alta capacidad interruptiva 3P-1600A @65 KA (aj...
Ver todos los detalles -
Añadir al carritoVista rápida
Precio original $ 404,139.01 - Precio original $ 404,139.01Precio original$ 404,139.01$ 404,139.01 - $ 404,139.01Precio actual$ 404,139.01Tablero autosoportado combo 1200A 65KA con interruptor NW de potencia
Schneider ElectricTablero QED2, tipo combo, 1200A con interruptor NW de potencia de bajo voltaje de alta capacidad interruptiva 3P-1200A @65 KA (ajustable), montaj...
Ver todos los detalles
¿Para qué sirven los tableros autosoportados QED2 Schneider?
Estos equipos han sido diseñados de acuerdo a las necesidades del usuario para brindar una mejor distribución de la energía eléctrica, además de ocupar un espacio reducido sin afectar su versatilidad y rendimiento.
Los tableros QED2 Schneider se clasifican de acuerdo a su capacidad, que puede ser desde 800 hasta 6000 amperes.
El mantenimiento de estos equipos es sencillo ya que el acceso frontal de nuestros tableros ayuda a agilizar las labores del personal.
Lee más aquíVentajas de nuestros tableros autosoportados QED2 y QDLogic Schneider
Diseñados de acuerdo a las necesidades de distribución de energía eléctrica del usuario, brindando un espacio reducido sin comprometer el rendimiento o versatilidad de la solución.
Distribución eficiente: Sistema I-LINE
La conexión I-Line es única gracias a su seguridad avanzada y sencilla instalación.
- Montaje seguro.
- Cubierta forrada para asegurar una correcta alineación.
- Sin errores de instalación.
La conexión I-Line posee mordazas que brindan una conexión firme y mayor agarre a las barras. Las secciones de distribución se encuentran disponibles en arreglos de una o doble columna, brindando una cantidad de interruptores superior en un espacio compacto.
Derivados sin restricción
El diseño de los interiores de los tableros QED2 en su versión de una o doble columna tiene la flexibilidad de instalar interruptores tipo I-Line desde 15 A a 1200 A, permitiendo un uso eficiente del espacio.
Solamente es requerido un desarmador para instalar los interruptores y acortar los tiempos de instalación.
Diseñado de acuerdo a tus necesidades
El tablero QED-2 es compatible con soluciones personalizadas y configuraciones como Principal-Enlace-Principal, medición, con supresores de picos (SPD), etc
Monitoreo y protección
- Supresor de transitorios: Montados los TVSS Surgelogic en el interior I-Line o secciones principales.
- Medición: Este sistema puede contar con un equipo de medición para el interruptor general o para los derivados.
Solución Robusta
- El tablero Schneider QED-2 ofrece una solución robusta con manufactura acelerada.
- Contamos con tableros estándar hasta 4000 A y 100 kA de cortocircuito.
Aplicaciones de nuestros tableros autosoportados QED2 / QDLogic Schneider
Fabricados a medida para su uso como:
- Equipos de alimentación de servicio
- Centros de distribución
Aplicaciones
- Comerciales
- Hotelería
- Centros de convenciones
- Torres departamentales
- Institucionales
- Hospitales
- Industriales como maquiladoras, fábricas, etc.
Tableros QDLogic de Schneider Electric
Los modelos de tableros QDLogic son una versión descontinuada, si requieres refacciones o servicio para estos tableros comunícate con nosotros.
Los tableros QED2 Schneider son compatibles con otros productos
Estos tableros cuentan con una amplia gama que los consolida dentro del mercado como un referente de flexibilidad, fácilmente escalable y actualizable.
Caja moldeada
También contamos con diferentes accesorios como:
- Supresores de voltaje para proteger los circuitos al interior del QED2.
- Equipos de medición transformadores de corriente.
- Bancos de terminales de conexión rápida para generador.
¿Quieres asesoría para seleccionar el producto ideal para tu proyecto?
Ofrecemos un acompañamiento y asesoría técnica especializada para garantizar que elijas el equipo que mejor se adapta a tus necesidades
Sobre X-BUS
Una de las grandes ventajas del tablero QED-2 es el X-bus Schneider horizontal que conecta el bus de la sección individual. Se encuentra disponible en clasificaciones de 1200–5000 A y conformado por barras de cobre de 0.25 pulgadas de espesor x 1.5 pulgadas de ancho (6 mm x 38 mm) ó 0.25 pulgadas x 2 pulgadas (6 mm x 51 mm). En el caso del X-bus de 4000 A posee 8 barras colectoras por fase.
Las conexiones entre secciones QED-2 a través del X-bus Schneider se realizan con ayuda de un conjunto de conectores "E", componente que ayuda a eliminar los problemas de alineación asociados con las conexiones de barras colectoras convencionales. Al brindar una presión más uniforme sobre la superficie de contacto, se logra una conexión más eficiente. Para la adición de secciones futuras, el X-bus se extiende a los lados del tablero.
Somos “Partner ETS” de Schneider Electric
- Contamos con un taller certificado por la marca para realizar revisiones previas de tableros QED-2.
- Stock de secciones estandarizadas de los tableros QED-2 y capacidades más comunes.
- Ventajas comerciales y tiempos de entrega más competitivos para nuestros clientes y usuarios finales.
- Contamos con acceso a documentación técnica y planos de los equipos.
- Personal capacitado para brindar asesoría técnica de producto.
- Realizamos visitas en campo para revisión de los equipos post-venta.
Ver más
¿Por qué elegir a Aei sobre la competencia?
- Brindamos asesoría en la especificación de productos.
- Proporcionamos atención y servicios en sitio.
- Entregamos productos y soluciones a la medida de acuerdo a las necesidades del cliente.
- Nuestro taller certificado por Schneider nos permite hacer adecuaciones a los tableros de la marca.
- Realizamos la integración de sistemas de medición en tus tableros.
- Brindamos capacitaciones y charlas para aprender cómo aprovechar el potencial de tus equipos al 100%.
Preguntas frecuentes
Diferencias entre el QDLogic Schneider y QED2 Schneider
Los tableros QED2 son la versión actualizada de QDLogic, brindando una nueva solución de distribución eléctrica además de ocupar un espacioreducido sin afectar su versatilidad y rendimiento. Si deseas conocer más información de nuestros tableros QED2 contáctanos y con gusto unespecialista se comunicará contigo.
¿Por qué elegir un tablero QED2 Schneider?
Los tableros QED2 Schneider se clasifican de acuerdo a su capacidad, que puede ser desde 800 hasta 6000 amperes. El mantenimiento de estosequipos es sencillo ya que el acceso frontal de nuestros tableros ayuda a agilizar las labores del personal. Si deseas conocer más información sobrenuestros tableros QED2 Schneider contáctanos y con gusto un especialista se comunicará contigo.
Ventajas de los tableros QED2 Schneider
Tablero auto-soportadoSolución robusta de hasta 800 a 6000 Amp. .Envolventes NEMA 1 y NEMA 3R.Se mantiene conectado, evitando tiempos deinactividad y optimizando consumos.Provee accesibilidad frontal para reducir el espacio utilizadoVoltaje de hasta 480 Vac (Unidades estándar) y 600Vac (sobrepedido)
¿Cuánto cuesta un tablero QED2 Schneider?
AEI es distribuidor oficial. Si deseas revisar el precio de nuestros tableros QED2 Schneider visitanos en nuestra tienda en línea o, si necesitas uno hecho a la medida contáctanos para que un asesor te brinde asesoría personalizada.
¿Qué es un tablero principal y cuál es su importancia?
El tablero principal es un componente fundamental en las instalaciones eléctricas, ya que se encarga de recibir y distribuir la energía eléctrica. Este tablero se ubica en un lugar cercano a la acometida, generalmente a una distancia mínima establecida por las regulaciones y normativas correspondientes.
¿Cuáles son las mejores prácticas con tableros principales QED2?
Algunas mejores prácticas con estos equipos son: Colocar los tableros principales a una distancia de 2.5 metros de los transformadores, de manera que puedan recibir, distribuir y desconectar la energía de manera adecuada, Para tener un mayor control sobre la distribución eléctrica, es aconsejable utilizar tableros autosoportados que permitan una instalación digital, más segura y eficiente.
¿Los tableros QED2 son compatibles con otros equipos?
Los tableros QED2 son altamente compatibles con otros productos del mercado, lo que los convierte en una opción versátil y adaptable. Entre sus características del QED2 se incluyen: Protocolos de comunicación EcoStruxure, Interruptores tipo i-line, Medidores de la familia Powerlogic, Además, al estar listados en la UL 891, son compatibles con los interruptores Masterpack MTZ, los cuales cuentan con un módulo digital de comunicación Bluetooth y NFC diseñado específicamente para integrar el tablero a la arquitectura EcoStruxure. Esto permite acceder a una amplia variedad de soluciones y funcionalidades adicionales.
¿Qué tipo de tablero es el QED2?
El tablero QED2 Schneider Electir es un tablero autosoportado de distribución para baja tensión, brindando un espacio reducido sin comprometer el rendimiento o versatilidad de la solución.
