Tableros de media tensión

Brindamos tableros para distribución eléctrica en media tensión con protecciones electrónicas o de fusibles. Preparados para el control y monitoreo de las cargas de hasta 15, 24 o 36 kV.



  • Facilidad de operación
  • Monitoreo 24/7
  • Equipos compactos que ahorran espacio
  • Capacidad de actualización
  • Bajo mantenimiento

Tipos de tecnologías en tableros de media tensión

Estos equipos se clasifican de acuerdo al tipo de aislamiento que utilizan:

Gas SF6

El SF6 es un gas de tipo fluorado que no implica algún peligro para el ser humano. Pese a ser utilizado de forma confiable y eficiente durante muchos años, es uno de los grandes causantes del efecto invernadero si no se recicla de forma correcta. Con la nueva aplicación de aire puro, se consiguen mejores prestaciones, rendimiento y vida útil que con el uso de las celdas tradicionales.

Estado sólido:

Es la tecnología de aislamiento más reciente en el mercado para protección de redes subterráneas. No requiere mantenimiento ni presenta fuga de elementos. Es compacto para una fácil instalación en áreas reducidas. Material resistente de larga vida útil, la cual puede disminuir por elementos como humedad o altas temperaturas.

En vacío

En este tipo de aislamiento, la operación de encendido y cierre de contactos portadores de corriente e interrupción de arco interrelacionada se lleva a cabo en una cámara de vacío. Esta tecnología es fácil de usar, respetuosa con el medio ambiente y brinda seguridad al personal. Indicada cuando se requiere una mayor eficiencia, menos volumen, costos más accesibles o un mantenimiento de pocos ciclos.

Normativas con las que cumplen nuestros tableros de media tensión

Normas IEC: Abarca equipos de media tensión desde 1 kV a 52 kV, celdas y equipo de control en media tensión, relevadores eléctricos, interruptores para media tensión, indicadores de presencia de voltaje, desconectadores e interruptores de puesta a tierra, transformadores de instrumento para corriente, tensión y transductores de corriente de baja potencia. Diseño para celdas de uso interior.



Normas UTE para SM6-24 kV: Subestación de consumo instalada dentro de edificios y alimentada por el sistema de distribución pública. Requerimientos para instalación eléctrica en media tensión. Interruptores en media tensión de 1 kV hasta 52 kV. Desconectadores de corriente alterna e interruptores de puesta a tierra.



Normas SÍSMICAS para 24 kV: Recomendaciones para el diseño sísmico de subestaciones. Pruebas ambientales. Métodos de prueba sísmica para equipos.

aplicacion de nuestro tableros

Aplicaciones de nuestros tableros eléctricos en media tensión

Son utilizados para distribución de cargas en media tensión en:

Subestaciones primarias: Es la que recibe la alimentación directamente de la compañía suministradora y hace la distribución al sistema.

  • Edificios e industria.
  • Redes de distribución: Compañías suministradoras y usuarios certificados.
  • Sistemas de generación en media tensión: Tableros de distribución para alimentación del sistema eléctrico en caso falta de energía por parte de la compañía suministradora.

Subestaciones secundarias: Es la que recibe energía a partir de una subestación principal o primaria con el fin de realizar una distribución interna.

  • Subestaciones de distribución particulares: Dentro de la industria y edificios se cuenta con más de una subestación.

Segmentos de la industria que utilizan nuestros tableros eléctricos

  • Hospitalario
  • Oil and gas
  • Departamentos
  • Hotelero
  • Transportes
  • Alimenticia
  • Metalúrgica
  • Toda clase de industrias
segmentos de la industria

Modelos de Tableros Schneider de distribución de media tensión

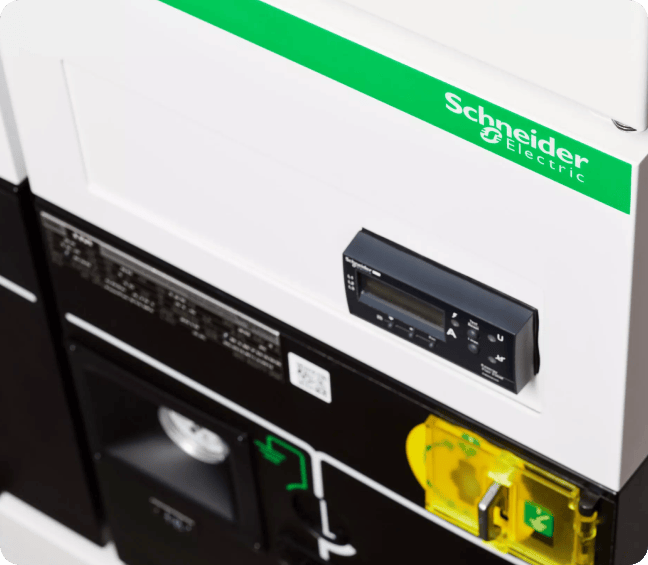

Tableros SM6

tableros

SM6 es la gama de celdas modulares en media tensión para sistemas de distribución, monitoreo y control de hasta 15, 24 o 36 kV con gabinete metálico, fácilmente adaptable a requerimientos específicos.

Dispositivos de frenado de alto rendimiento
Schneider Electric ha desarrollado soluciones de protección, monitoreo y control específicamente dedicadas a las redes de media tensión durante más de 40 años. El SM6 se ha diseñado con base en esta amplia experiencia. También incorpora algunas soluciones muy novedosas, dando lo mejor en términos de continuidad de servicio y seguridad de los operadores.

Beneficios

  • Toda la información a tu alcance para una visibilidad inigualable a fin de garantizar el funcionamiento del equipo y reducir los gastos de mantenimiento.
  • Combina flexibilidad y simplicidad para instalar y operar.
  • Corriente nominal de 630.
  • Corriente de cortocircuito de hasta 20kA.
  • Puerto de protección contra arcos, dispositivos de supervisión y protección que brindan protección a tus instalaciones, continuidad del suministro eléctrico y reducen el tiempo de inactividad.
  • Detector especial de fallas.
Ver más

Tableros Premset

tableros

El tablero de distribución PremSeT consta de unidades funcionales, cada una de las cuales representa un conjunto de tipo probado compuesto por una unidad central básica y otros bloques funcionales diseñados para trabajar juntos en cualquier combinación.

Celdas de media tensión con el sistema de aislamiento sólido blindado (2SIS)
La operación intuitiva reduce el riesgo de los trabajadores. Con solo dos operaciones desde la línea hasta la tierra, una para abrir / desconectar y otra a tierra, la gama Premset garantiza la seguridad optimizada de operación y mantener simple la operación. Además, el interbloqueo estándar de seguridad que viene integrado entre las funciones principal y a tierra no necesita clave y tiene una dirección positiva, lo cual ayuda con cada interacción con la unidad de manera segura y fácil.

Las celdas de MT más seguras de su tipo Este esquema de tres posiciones ofrece una función de cable de prueba integrado, implementado por las varillas especiales para conexión a tierra, a las que se puede acceder desde el frente, sin que se deba ingresar a la caja de cables o desmontar las terminaciones de cable.

Beneficios

  • Unidades modulares y compactas de hasta 17.5 kV adaptables a requerimientos especiales.
  • Interruptor y desconectador utilizando tecnología de vacío.
  • Conexión a tierra en una sola operación.
  • Diagrama y operación intuitiva redundante.
  • Cable directo de conexión a tierra aguas abajo.
  • Interbloqueo integrado de manera positiva.
  • Fácil acceso frontal a puntos de inyección de prueba del cable.
  • Fácil acceso frontal a puntos de inyección de prueba del cable.
beneficios-tablero

Beneficios de nuestros tableros de media tensión

Fáciles y seguros de operar

  • Seccionador de aislamiento de tres posiciones que bloquea las maniobras incorrectas.
  • Poderosa capacidad de corte de la cuchilla de puesta a tierra.
  • Resistencia al arco interno en los compartimentos de cable y conexiones.
  • Diagramas mímicos claros y visibles al frente del tablero que indican la posición de la cuchilla.
  • Seguridad al usuario empleando la palanca de operaciones con función “anti-reflex”.
  • Cubículos compartimentados.

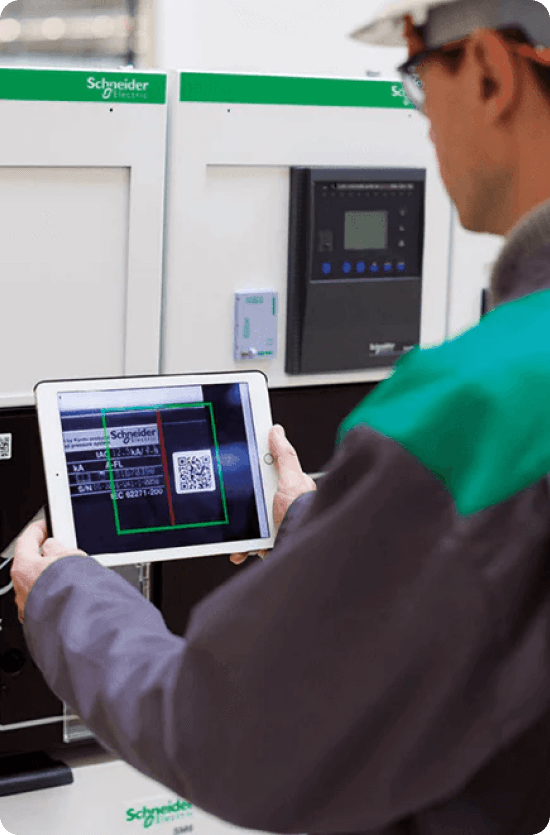

Diseñados pensando en el monitoreo
La subestación de control SM6 y PremSeT se adapta perfectamente a las aplicaciones de control y monitorización. Algunas de las secciones incluyen sensores de temperatura preparadas para su integración al sistema de monitoreo propio de Schneider, EcoStruxure Asset Advisor.

Compactos

  • Unidades compactas, con cubículos de menor volumen en comparación con modelos anteriores.
  • Apta para requerimientos donde el espacio disponible para el tablero es reducido.
  • Reducción de costos de obra civil.

Capacidad de actualización

  • Una oferta completa que cubre tus necesidades presentes y futuras.
  • Un diseño modular que permite el crecimiento del tablero a futuro.
  • Una variedad de modelos con funciones para todas tus aplicaciones.
  • Un producto diseñado para cumplir con los estándares de calidad requeridos en el mercado.
  • Opciones preparadas para el monitoreo de tus instalaciones.

Bajo mantenimiento

  • En el caso de las SM6, las partes activas (corte y puesta a tierra) están integradas unidades que son gas SF6 selladas de por vida.
  • Los mecanismos de control de los tableros están destinados para operar con un mantenimiento reducido en condiciones normales de funcionamiento.
  • Resistencia eléctrica mejorada al corte.

Equipos relacionados

equipo relacionado

Transformadores

  • Transformadores de pedestal: De instalación a la intemperie, ideales para redes eléctricas de distribución subterránea residencial (fraccionamientos). Seguros, compactos y estéticos con variedad de protecciones.
Ver más

Son centros de energía compactos para aplicaciones de servicios públicos, comerciales o industriales, diseñados para soportar muchos tipos de entornos. Estos transformadores pueden ubicarse dentro o fuera de edificios para ofrecer una solución más segura y con eficiencia energética.

  • Transformadores tipo subestación o de pequeña potencia: Diseñados para uso en conjunto con subestaciones eléctricas. Permiten reducir la tensión de transmisión para su uso en fuerza y alumbrado en zonas industriales y comerciales.

Diseñados tanto para nuevas instalaciones como para soluciones de reacondicionamiento. Optimizados para funcionar en los sectores más rigurosos de la industria.

Este tipo de transformador es aplicable a sistemas de distribución en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios de oficinas, hospitales, etc. Se pueden fabricar transformadores para aplicaciones especiales, tales como los utilizados para alimentar bancos de rectificación operados con 6 ó 12 pulsos en la Industria del Cemento, Siderúrgica, Química, Papelera, de Tracción como el Sistema de Transporte Subterráneo (Metro) y otras.

  • Encapsulados (Trihal): El transformador encapsulado en resina epóxica es una solución verde, segura y eficiente, además amigable para el ambiente. Es ideal para una amplia variedad de sectores, desde edificios con alta ocupación e infraestructuras críticas, hasta industria pesada y producción de energías renovables.

El aislamiento de resina epoxi empleado en este tipo de transformador permite poder prescindir del aceite, lo que reduce el riesgo de incendio y mejora la reciclabilidad del material. Todo ello sin pérdidas de rendimiento en comparación con otros tipos de transformadores. Por tanto, los transformadores secos son ideales para aplicaciones críticas y alta demanda de energía. Incluso entre los transformadores secos, Trihal de Schneider Electric destaca debido a su rendimiento excepcional y sus incomparables certificaciones.

  • Características principales:
  • Tensión primaria: 13800, 13200, 23000, 34500 V
  • Tensión secundaria entre fases: 480-277V, 440-227V
  • Normas IEC 60076-1 a 5 y 60076-11

Beneficios: Pueden ser utilizados en lugares con elevado porcentaje de humedad y contaminación eliminando problemas como riesgos de incendio y emisiones de sustancias tóxicas y nocivas. Están fabricados con materiales aislantes que retardan la llama y son autoextingibles.

baja tension

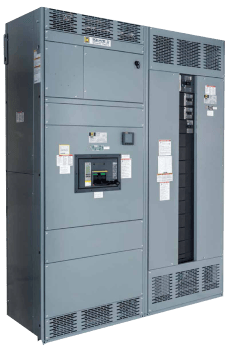

Tableros Principales y Secundarios de baja tensión

Los tableros principales se alimentan de los tableros de media tensión a través de transformadores. Son tableros para baja tensión con máximo 600 volts.

Los secundarios son tableros de distribución dentro de las instalaciones.

Los tableros secundarios alimentan este tipo de sistemas:

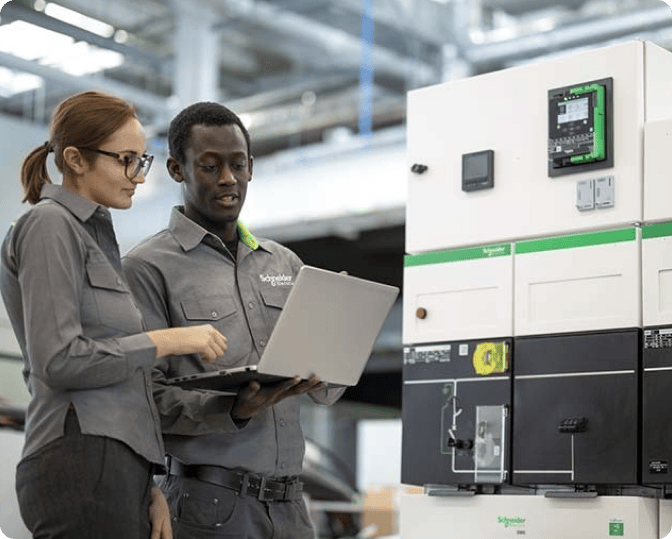

Componentes/partes de un tablero de media tensión

Tipos de secciones:

  • Celdas de acometida: Celdas de cuchillas con la función de Conexión y Desconexión a la red. Tales como la IM, IMC, IMB y GAM.
  • Celdas de protección: Para esta función podemos encontrar la versión de Fusible con el modelo de celda QM o su variante con barras la QMB. Dentro de esta gama también podemos encontrar las celdas con interruptor en SF6 con el modelo DM1-A y DM1-S disponibles en operación manual o eléctrica.
  • Celdas Medición: Para la función de unidad de medición tenemos la celda M diseñada para alojar transformadores combinados de corriente y potencial, empleados para realizar mediciones en media tensión.

Accesorios adicionales:

  • Tipos de relevadores, sensores para monitoreo, equipos de submedición, etc
componentes y partes
