Tableros de distribución eléctrica

Brindamos tableros de distribución eléctrica (de baja o media tensión). Estos equipos de protección permiten al usuario operar los diversos circuitos que componen su instalación eléctrica.

Solicitar asesoría

Encuentra la mejor solución para las necesidades de distribución en instalaciones industriales, comerciales y de infraestructura a través de nuestros tableros de distribución eléctrica.

Tableros De Distribución para Media Tensión

Proporcionamos Tableros de Media Tensión de Square D diseñados para estar en cumplimiento con las normas ANSI/ NEMA, además de operar de forma confiable y segura en las instalaciones de las diversas aplicaciones donde son implementados.

Estos tableros de distribución brindan una amplia integridad del personal e instalaciones gracias a su construcción robusta frente a posibles incidentes, fallas de sobrecarga o cortocircuitos. Gracias a ello el usuario puede contar con la continuidad del servicio en el proceso donde se utilizan.

tableros de distribucion electrica 1

Tableros de media tensión que ponemos a tu disposición

Tablero SM6 Schneider

Tablero de media tensión

SM6 es nuestra gama de celdas modulares en media tensión para equipos de distribución y de control de hasta 15, 24 o 36 kV con gabinete metálico, fácilmente adaptable a tus requerimientos específicos

  • Toda la información a tu alcance para una visibilidad inigualable a fin de garantizar el funcionamiento del equipo y reducir tus gastos de mantenimiento.
  • SM6 combina flexibilidad y simplicidad para instalar y operar porque es el resultado del conocimiento técnico más puro de Merlin-Gerin.
  • Corriente nominal de 630.
tableros de distribucion electrica sm6 schneider
  • Corriente de cortocircuito de hasta 20 kA
  • Puerto de protección contra arcos, dispositivos de supervisión y protección que brindan protección a tus instalaciones, continuidad del suministro eléctrico y reducen el tiempo de inactividad
  • Detector especial de fallas
Ver más

Tableros De Distribución para Baja Tensión

Nuestros tableros de distribución en baja tensión de la marca Schneider son la solución ideal para aplicaciones de distribución de energía eléctrica en instalaciones comerciales, industriales y de infraestructura. Gracias a su diseño en cumplimiento con los estándares NEMA brinda una aplicación durable, robusta y confiable.

tableros de distribucion electrica para baja tension

Tableros de baja tensión que ponemos a tu disposición

Tablero QED2 (antes QD-Logic Schneider)

Tablero de baja tensión

Tus requerimientos y expectativas no solo serán cumplidas, serán superadas con el tablero de distribución QED 2 de Schneider Electric.

  • Solución robusta de hasta 5,000 A y 200 kA.
  • Disponible para entrega inmediata hasta 3,000 kA y 65 kA.
  • Derivados de hasta 1,200 A montados individualmente.
  • Está disponible en Nema 1 para uso interior o Nema 3R (sobre pedido) para uso exterior.
  • Preparados para alojar supresores de picos/transitorios en el panel de distribución I-Line como derivados.
tableros de distribucion electrica qed2 schneider
  • Accesibilidad frontal para reducir el espacio y proporcionar acceso para un fácil mantenimiento
  • El tablero QED-2 permite proporcionar soluciones personalizadas al cliente de acuerdo a sus necesidades, arreglos como transferencias automáticas, Principal-Enlace-Principal y medición.
Ver más

Tablero I-Line Schneider

Tablero de baja tensión

Los tableros I-Line son los más versátiles en el mercado y cuentan con las conexiones "plug-on" únicas de Schneider Electric.

  • Diseño más sencillo, misma robustez
  • Mayor rango en la instalación de interruptores derivados
  • Mayor espacio para instalación de interruptores
  • Permiten realizar mediciones efectivas de los parámetros eléctricos, lo que te permitirá ahorrar energía así como asegurar la disponibilidad y confiabilidad de tu sistema eléctrico.
tableros de distribucion electrica i line schneider
  • Cuenta con capacidad para instalaciones en rangos desde 100 hasta 1200 A
  • Empleado para alimentar los paneles NQ y NF.
  • También pueden alimentar grandes motores y sistemas de control de temperatura.
Ver más

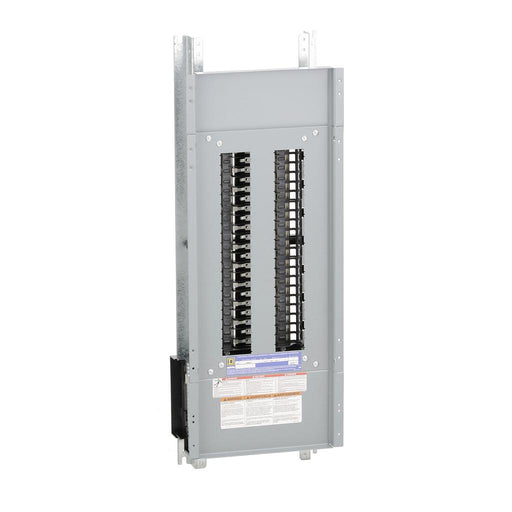

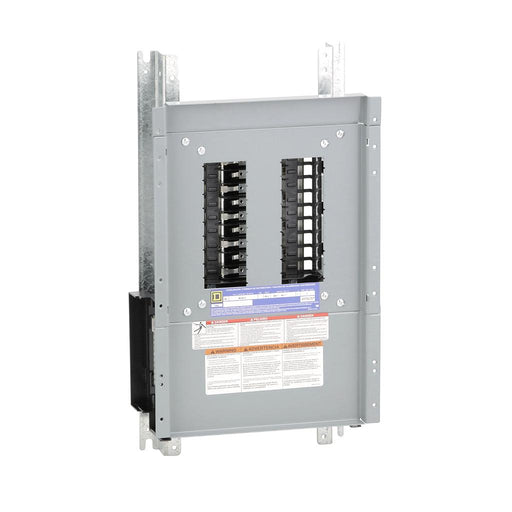

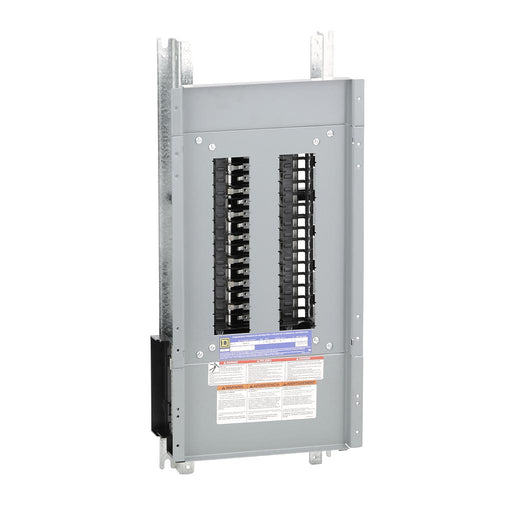

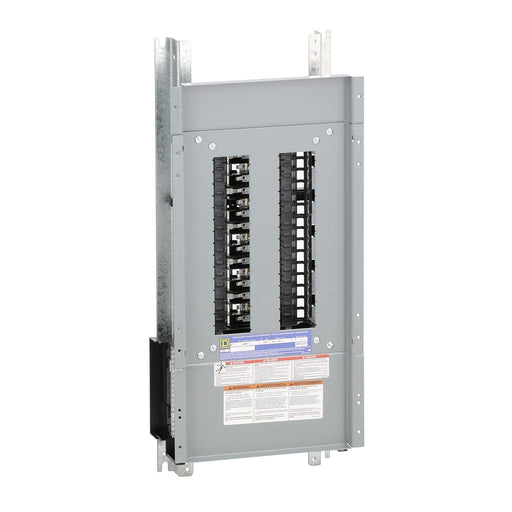

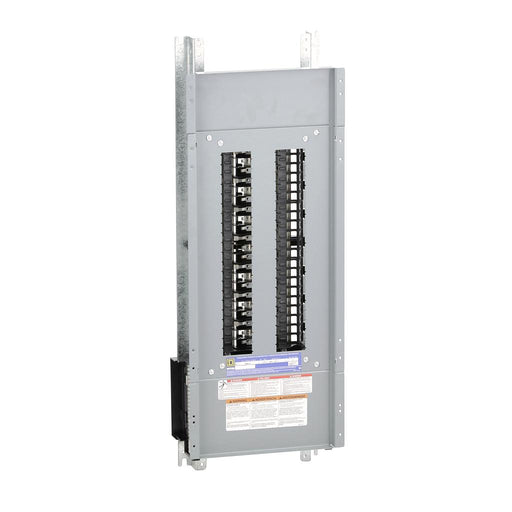

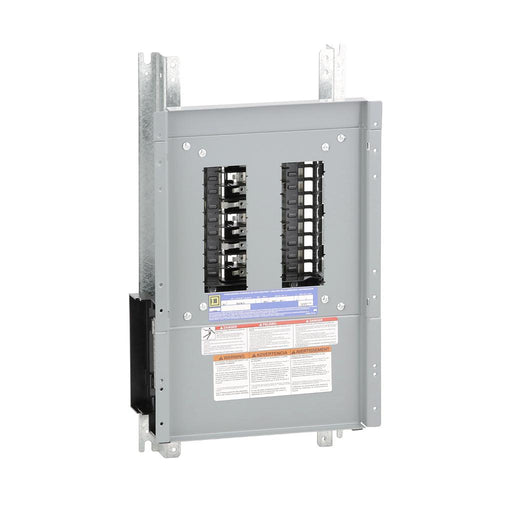

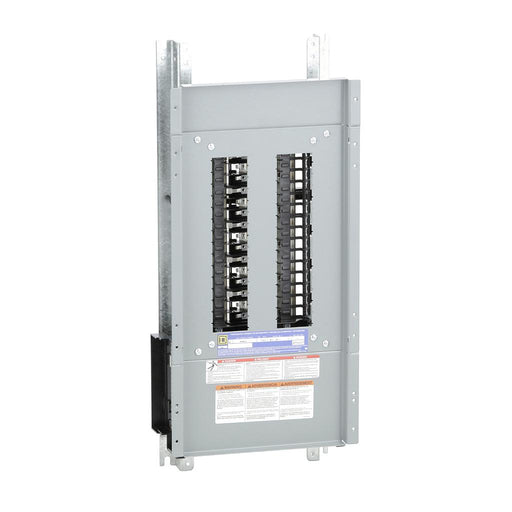

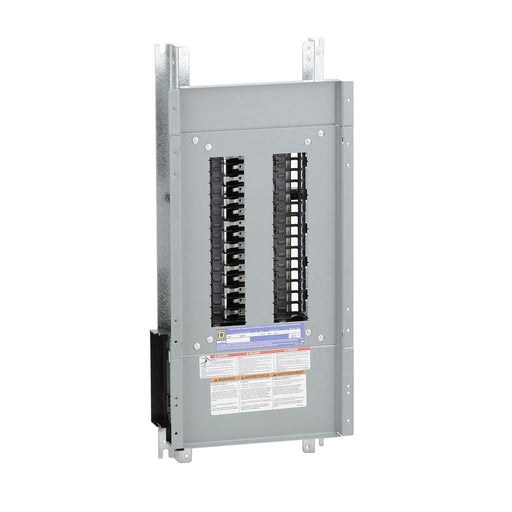

Tablero NQ Schneider

Tablero de baja tensión

Tablero empleado para la alimentación de alumbrado y receptáculos en instalaciones eléctricas comerciales, industriales y de servicios.

  • Nuevo diseño que refuerza la seguridad en el interior al contar con aislamiento en barras principales.
  • Mayor espacio para la conexión de los cables de acometida, fases y neutro.
  • Fácil de instalar, reduciendo tiempo y costos de instalación.
  • Amplia gama de accesorios instalables en campo.
tableros de distribucion electrica nq schneider
  • Barra lineal de neutros para derivados que facilita su conexión.

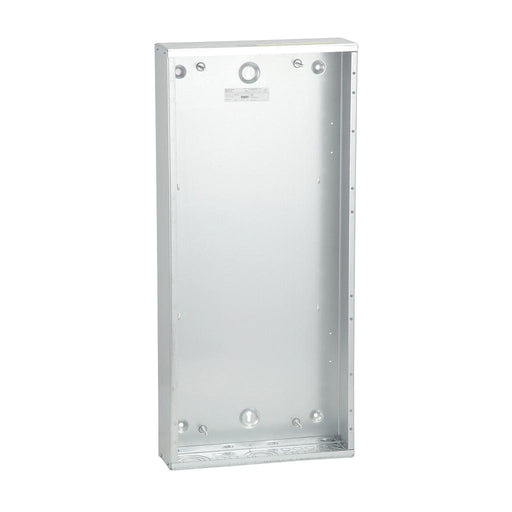

  • Oferta optimizada en cajas que es compatible con los tableros NF.
  • Frente muerto que usa placas de relleno en lugar de los “Knock-outs”, que reduce considerablemente el tiempo de instalación de derivados.
  • Configuraciones de hasta 84 circuitos derivados.
Solicita más información

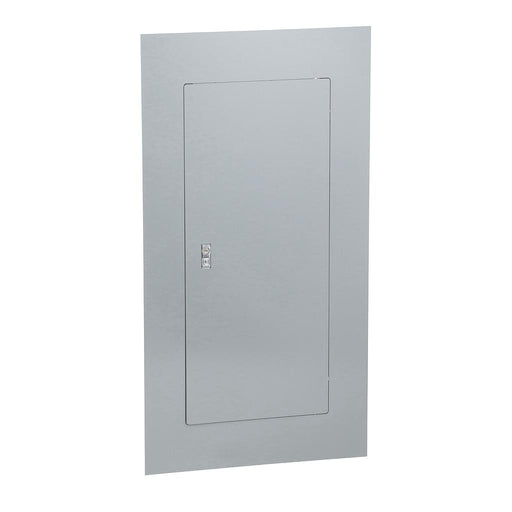

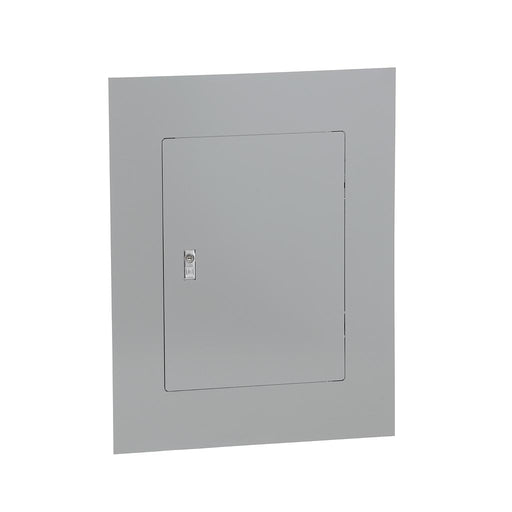

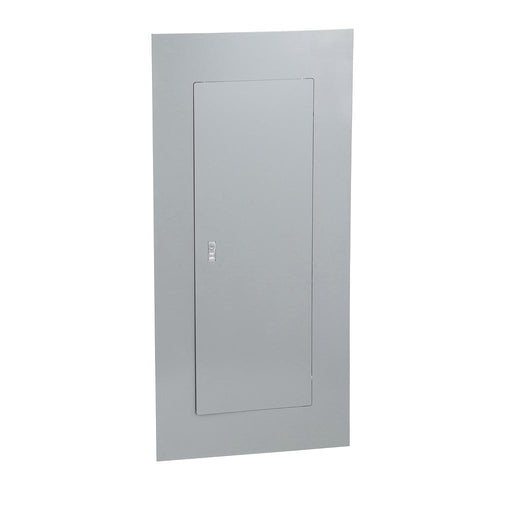

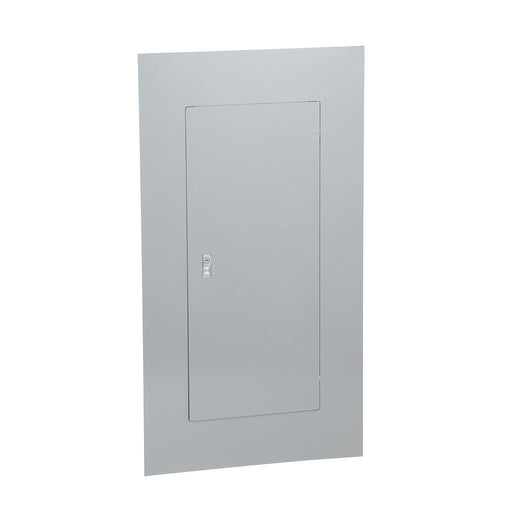

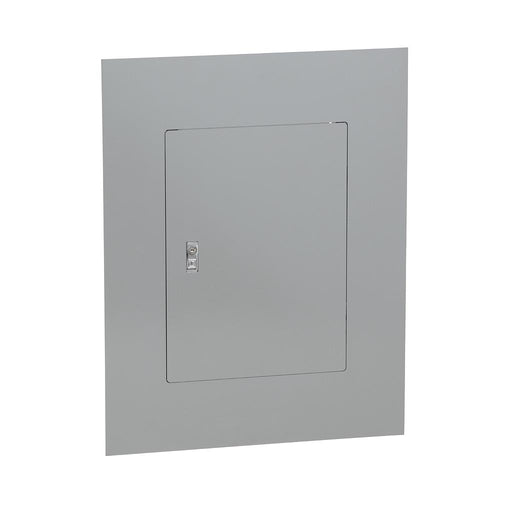

Tableros de distribución eléctrica que ponemos a tu disposición

Estas son configuraciones estándar. Si necesitas uno hecho a la medida contáctanos para que un asesor te brinde asesoría personailizada.

Filtros

Somos distribuidores Schneider Electric
Logo AEI

Trabajamos comprometidos con la generación, diseño e implementación de soluciones técnicas para instalaciones eléctricas, lumínicas, hidráulicas, telecomunicaciones, control y automatización, a través de la distribución, venta y asesoría profesional en soluciones especializadas.

Nuestros servicios para tu tablero de distribución eléctrica

Puesta en marcha:

Puesta en marcha:

Ofrecemos asistencia especializada durante la instalación y puesta en marcha de tus tableros. Además realizamos pruebas para asegurar su correcto funcionamiento.

Piezas de refaccionamiento:

Piezas de refaccionamiento:

Proporcionamos piezas de repuesto para equipos dañados o deteriorados, como interruptores, bobinas y transformadores de control.

Mantenimiento:

Mantenimiento:

Brindamos servicios de mantenimiento preventivo, correctivo y predictivo para garantizar la continuidad y seguridad de tus instalaciones. También ofrecemos pólizas de mantenimiento anual personalizadas.

Modernización / Ecofit:

Modernización / Ecofit:

Ofrecemos opciones de modernización para extender el ciclo de vida de tus sistemas eléctricos. Reemplazamos interruptores y relés de protección en tableros de aislamiento e interruptores automáticos.

Diagnóstico y pruebas:

Diagnóstico y pruebas:

Realizamos revisiones y pruebas para identificar fallas o mal funcionamiento en tus equipos. También realizamos pruebas dieléctricas y evaluaciones de condiciones específicas.

Algunas preguntas frecuentes sobre los tableros de distribución eléctrica

Tipos de tableros de distribución eléctrica que existen

Existes dos tipos de tableros de distribución eléctrica: Tableros De Distribución para Media Tensión:  Diseñados para estar en cumplimiento con las normas ANSI/ NEMA, además de operar de forma confiable y segura en las instalaciones de las diversas aplicaciones donde son implementados, Tableros De Distribución para Baja Tensión: Diseñados para estar en cumplimiento con la norma NEMA. Son la solución ideal para aplicaciones de distribución de energía eléctrica en instalaciones comerciales, industriales y de infraestructura

¿Cómo funciona un tablero de distribución eléctrica?

Los tableros de distribución eléctrica son equipos de protección que  permiten al usuario operar los diversos circuitos que componen su instalación eléctrica. Si deseas conocer más información sobre nuestros tableros de distribución eléctrica contáctanos y con gusto un especialista se comunicará contigo.

 ¿Cuánto cuesta un tablero de distribución eléctrica?

El precio de nuestros tableros de distribución eléctrica lo puedes encontrar directamente en nuestra tienda online.  Si tienes un requerimiento especial puedes contactarnos y con gusto un especialista te asesorará conforme a tus necesidades

 ¿Dónde puedo comprar un tablero de distribución eléctrica?

AEI es distribuidor oficial y Eco Service de Schneider Electric. Si deseas revisar el precio de nuestros tableros de distribución eléctrica visitanos en nuestra tienda en línea o, si necesitas uno hecho a la medida contáctanos para que un asesor te brinde asesoría personalizada.

¿Para qué sirve un tablero de distribución eléctrica?

Son empleados en la distribución de la electricidad de forma segura hacia las instalaciones industriales y/o comerciales. Son una parte crucial del sistema eléctrico de distribución encargada de la segmentación y alimentar con energía eléctrica los circuitos derivados, a la vez que brindan un fusible de protección o disyuntor para cada uno de los circuitos que se encuentran en el gabinete. Los tableros de distribución eléctrica generalmente son diseñados para cumplir con las normas UL891 y NEMA PB2 y habitualmente poseen un voltaje nominal máximo de 600 Vac/Vdc con un bus nominal máximo de 6000 A.

¿Cuál es la diferencia entre un panel y un tablero de distribución eléctrica?

Estos equipos desempeñan un papel similar en los sistemas de distribución de energía. Los tableros de distribución eléctrica son unidades independientes que pueden ser conectadas y únicamente necesitan acceso desde el frente. Permiten un acceso posterior y frontal en caso de ser requerido. Pueden contar con buses y dispositivos de sobrecorriente de hasta 6000 A. Están regidos por la normativa UL 891. Por otro lado, los paneles usualmente están limitados a 1200 A de corriente entrante (principal) como máximo, ya sea montados en la superficie de una pared o al ras de esta. Son diseñados de acuerdo a la UL 67.

Componentes de un tablero de distribución

Estructura: Compuesto de una sola estructura vertical o múltiples estructuras según la cantidad y tamaño de las cargas que se alimentará. Estructura principal: Contiene las terminales principales o desconexiones principales. Además de frecuentemente albergar equipos de medición y protección contra sobretensiones pertenecientes al servicio público o al cliente. Estructuras de distribución: La energía fluye desde la estructura principal hacia la estructura de distribución mediante el bus transversal. Cableado: Puede entrar de forma directa a la estructura principal o mediante una estructura de tracción separada. Las estructuras de tracción se utilizan normalmente en tableros de distribución de entrada de servicio. Los cables pueden entrar a la estructura desde arriba (entrada superior) o desde el piso (entrada inferior). Montaje: La mayoría son montados cerca de una pared con accesibilidad desde el frente. De ser requerido es posible construir el tablero de distribución habilitando un acceso posterior y frontal. Componentes primarios: Generalmente son el bus, bastidor, dispositivos de protección de sobrecorriente, gabinetes, instrumentación y cubiertas exteriores.

¿Qué son los tableros de distribución y cuáles son sus características?

Los tableros de distribución son gabinetes que albergan dispositivos para comunicación, operación, control, medición, protección, alarma y señalización, cada uno desempeñando una función específica en el sistema eléctrico. Su función principal es salvaguardar cada circuito individual que compone la instalación.

¿Dónde se colocan los tableros de distribución?

Los tableros de distribución se ubican a una altura recomendada de 1.50 metros desde el suelo. Es esencial que el tablero se coloque de manera horizontal con el suelo y verticalmente en relación con la pared donde se instala. Su función principal es el almacenamiento de los componentes eléctricos del tablero.

×
