Transformador Trifásico tipo Pedestal

Brindamos transformadores construidos para usos comerciales, hospitales, universidades, desarrollos turísticos, hoteles, etc. Están equipados con un gabinete antivandálico por lo que pueden instalarse a la intemperie.

Solicitar asesoría

Brindamos transformadores construidos para usos comerciales, hospitales, universidades, desarrollos turísticos, hoteles, etc. Utilizan bobinas de cobre o aluminio y cuentan con un gabinete antivandálico por lo que pueden instalarse a la intemperie. Están diseñados especialmente para optimizar el área de instalación y la eficiencia de operación.

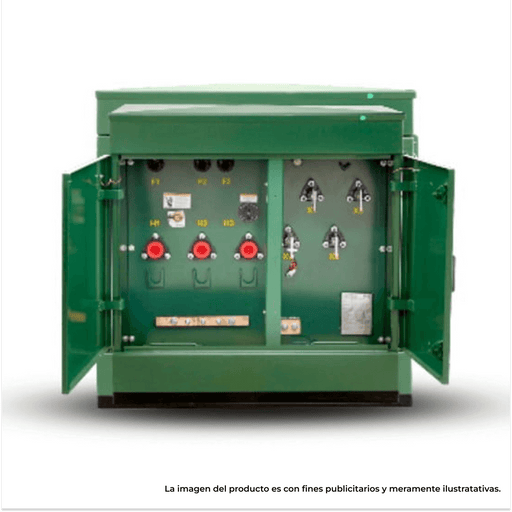

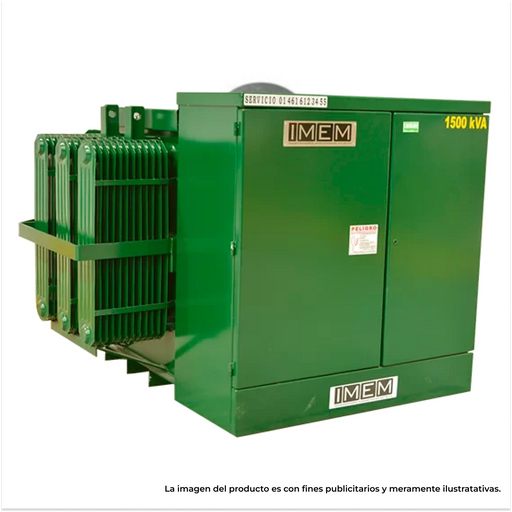

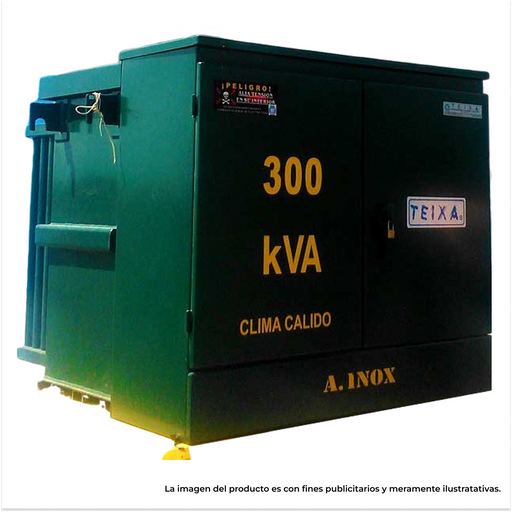

Nuestros modelos de transformadores trifásicos de pedestal

Filtros

Características de los transformadores trifásicos tipo pedestal

Capacidad

  • Hasta 500 kVA.

Alta tensión

  • Devanados de aluminio
  • Hasta 34,500 V conectado en delta o estrella - Hasta 200 kV NBAI
  • Cambiador de derivaciones: ±2, 2.5%
  • Operación anillo
  • Frente muerto
  • Bushing Wells 200 A

Baja tensión

  • Devanados de aluminio
  • Hasta 1200 V conectado en delta o estrella
  • Hasta 60 kV NBAI
  • Boquillas epoxicas de 2 piezas con espadas de 4 barrenos
  • Frecuencia 60 Hz
  • Núcleo enrollado (5 piernas)
  • Elevación de temperatura: 65°C
  • Tipo de enfriamiento: ONAN
  • Líquido aislante: Aceite mineral
  • Impedancia: de acuerdo a NMX-J-285-ANCE, K0000-07 y K0000-08
Img transformadores

Características especiales

Alta tensión

  • Devanados de cobre
  • Cambiador de 7 posiciones
  • Alimentación radial
  • Frente vivo
  • Bushing wells+ insertos
  • Boquillas integrales
  • Boquillas de Porcelana

Baja tensión

  • Devanados de cobre.
  • Boquillas epóxicas de 2 piezas con espadas hasta 12 barrenos.
  • Boquillas epóxicas de 1 pieza con espadas hasta 12 barrenos
  • Frecuencia: 50 Hz
  • Elevación de temperatura: 55°C, 55/65°C
  • Tipo de enfriamiento: KNAN
  • Líquido aislante: Aceite vegetal (VG-100 o FR3)
  • Impedancia por requerimiento especial de cliente ±7.5%
  • Altitud: 4,500 MSNM
  • Seccionador de 2 posiciones
  • Fusibles de expulsión Bay-O-Net + fusible limitador de corriente
  • Apartarrayos internos
  • Tanque y gabinete de acero inoxidable grado 409
  • Tanque y gabinete de acero inoxidable grado 304
  • Mirilla infrarroja
  • Sistema de pintura en polvo & acabado con pintura líquida del color requerido por el cliente
  • Certificación de zona sísmica IBC
  • Pantalla electrostática

Ventajas del Transformador Trifásico Tipo Pedestal

El transformador trifásico tipo pedestal de Prolec destaca por su diseño optimizado que maximiza la eficiencia energética y reduce el espacio requerido. Su fabricación modular permite adaptarse a distintos requerimientos de red, facilitando su integración en proyectos nuevos o de modernización.

Ventajas del Transformador Trifásico Tipo Pedestal

Beneficios clave:

  • El transformador trifásico tipo pedestal puede contar con un diseño devanado en cobre o aluminio según necesidades del ㅤcliente.
  • Cuenta con cambiadores de derivaciones con 5 o 7 posiciones y ±2 o ±2.5% de regulación.
  • Incluye protección interna con fusibles tipo Bay-O-Net y limitadores de corriente.
  • El diseño del transformador trifásico tipo pedestal es resistente a sismos con certificación IBC.
  • Cuenta con un acabado con pintura en polvo de alta resistencia o pintura líquida en colores personalizados.
  • El transformador trifásico tipo pedestal funciona en altitudes desde 3,300 hasta 14,850 pies sobre el nivel del mar.

Prototipo (componentes / partes de estos equipos)

Prototipo (componentes / partes de estos equipos)

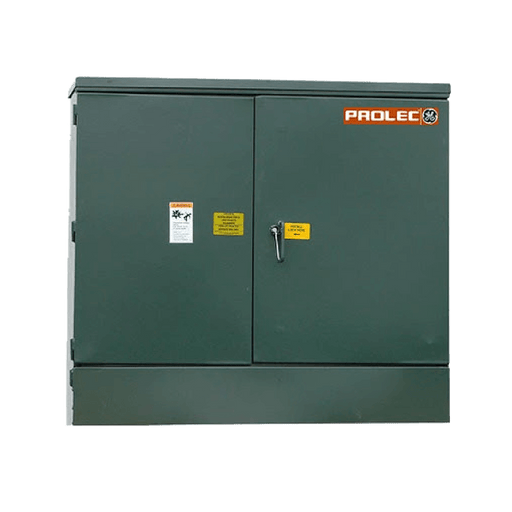

Nuestros transformadores monofásicos de pedestal cumplen con las siguientes normativas:

NOM (Norma Oficial Mexicana)

NOM (Norma Oficial Mexicana)

Regulación técnica de cumplimiento obligatorio.

NRF (Normas de referencia)

NRF (Normas de referencia)

De aplicación Voluntaria.

NMX (Norma Mexicana)

NMX (Norma Mexicana)

Elaborada por las entidades de Administración Pública Federal para la adquisición o contratación de bienes y servicios.

Algunas preguntas frecuentes sobre Transformadores de pedestal trifásico

¿Qué es un transformador trifásico pedestal?

Los transformadores trifásicos son elementos eléctricos importantes para la distribución de la energía eléctrica. Aumentan o disminuyen la tensión de una corriente alterna, pero teóricamente no cambian su potencia.

¿Qué voltaje tiene un transformador trifásico?

Brindamos transformadores trifásicos con capacidades de hasta 500 kVA.

¿Cuál es la diferencia entre un transformador pedestal monofásico y trifásico?

Estos equipos se distinguen por las fases, su capacidad y tamaño.
